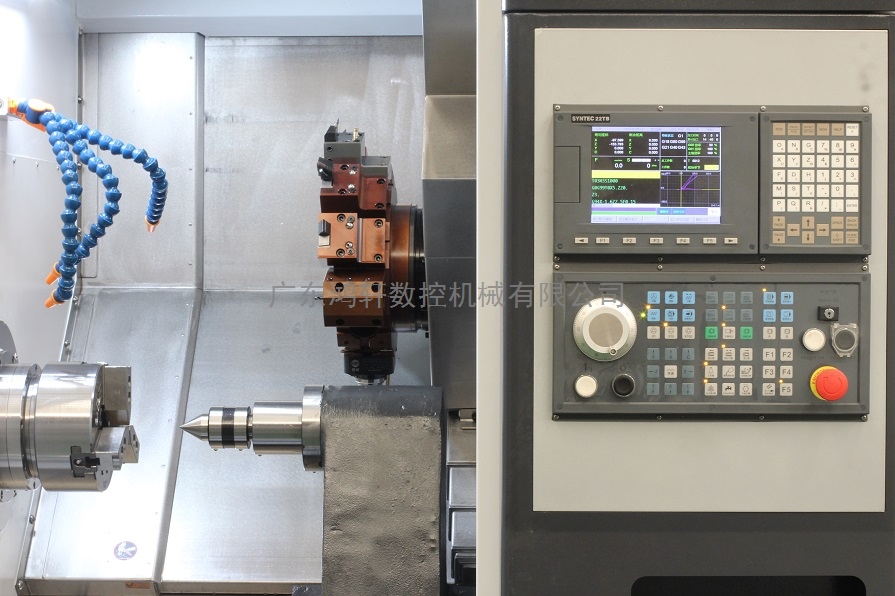

刀塔式帶Y軸車銑復合車床 ， 端面和側面可配動力頭。 可以實現端面和側面的鉆孔 ， 攻牙及銑扁加工。 適合有色金屬復雜工藝—次成型加工 ， 尾頂行程550mm。
可液壓油缸控制尾座。
機床特點：車銑復合數控車床是針對中小型精密復雜零件而設計的、高精度、高性能的精密車銑復合加工機床，配備臺灣原裝齒輪動力軸、可進行高精度、高效率的側銑、側鉆、側攻等復合加工。整機采用鈑金框架結構，優質冷軋鋼板，重量輕，強度高 兼具韌性、硬、剛的優良力學性能
返回列表
刀塔式帶Y軸車銑復合車床 ， 端面和側面可配動力頭。 可以實現端面和側面的鉆孔 ， 攻牙及銑扁加工。 適合有色金屬復雜工藝—次成型加工 ， 尾頂行程550mm。
可液壓油缸控制尾座。
數控車銑復合車床是針對中小型精密復雜零件而設計的、高精度、高性能的精密車銑復合加工機床，配備臺灣原裝齒輪動力軸、可進行高精度、高效率的側銑、側鉆、側攻等復合加工。
|
標準配置明細 |
||||
|
臺灣新代系統22TB |
自動潤滑系統 |
|||
|
全封閉防護罩 |
切屑液系統 |
|||
|
主軸電機11KW/主軸驅動器18.5KW |
機床照明LED工作燈 |
|||
|

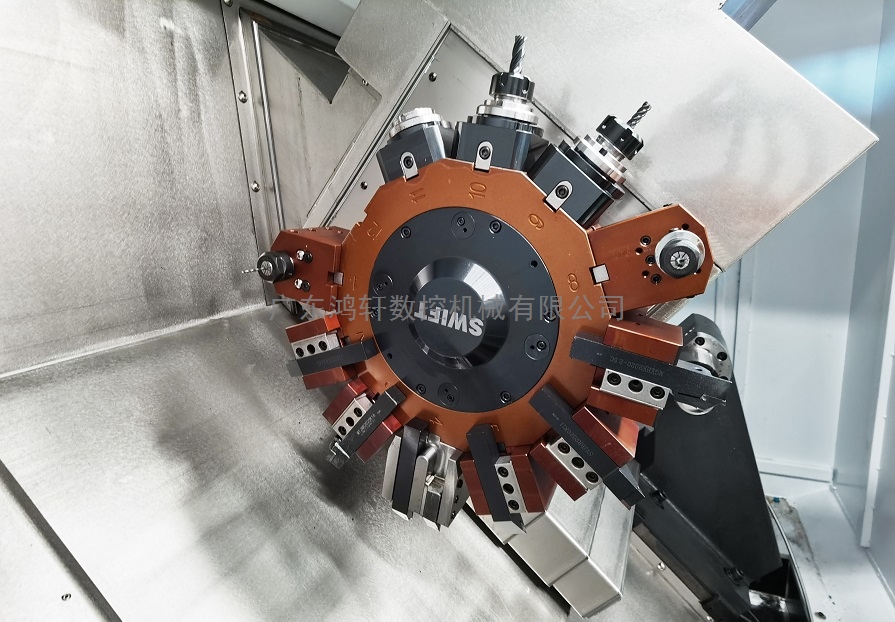

臺灣SWIFT 16Y-290-12工位動力刀塔 |
8寸液壓卡盤 |
|||
|
外徑刀座1個，內徑刀座1個，方刀座1個 |
90°動力頭1個,0°動力頭1個。 |
|||
|
剛性功牙 |
豪華雙色警示燈 |
|||
|
USB和以太網接口 |
工具箱和隨機技術文件 |
|||
|
主要部件品牌及規格 |
||||
|
部件名稱 |
制造商 |
品牌來源地 |
規格 |
|
|
機身 |
鴻軒 |
中國 |
45度整體斜度 |
|
|
主軸 |
御成 |
中國臺灣 |
A2-6 |
|
|
X軸Z軸線軌 |
HIWIN/PMI |
中國臺灣 |
滾柱線軌35/35 |
|
|
X軸絲桿直徑/螺距 |
HIWIN/PMI |
中國臺灣 |
?32mm/10mm（雙螺母） |
|
|
Y軸絲桿直徑/螺距 |
HIWIN/PMI |
中國臺灣 |
?40mm/10mm（雙螺母） |
|
|
Z軸絲桿直徑/螺距 |
HIWIN/PMI |
中國臺灣 |
?40mm/11mm（雙螺母） |
|
|
X軸絲杠軸承 |
NACHI |
日本 |
NACHI (25×62-4個) |
|
|
Z軸絲杠軸承 |
NACHI |
日本 |
NACHI (25×62-4個) |
|
|
控制系統 |
新代 |
中國臺灣 |
22TB |
|
|
主軸伺服單元 |
丹馬/新代 |
中國 臺灣 |
11KW電機/18.5KW驅動 |
|
|
X/Y/Z軸伺服單元 |
新代 |
中國臺灣 |
2.4KW/2.3KW/2.4KW |
|
|
動力頭伺服 |
新代 |
中國臺灣 |
1.7KW |
|
|
刀塔 |
SWIFT |
中國臺灣 |
16Y-290-12工位動力刀塔（80中心高） |
|
|
刀塔電機 |
新代 |
中國 |
1.0KW |
|
|
動力頭規格 |
堡威 |
中國 |
ER25 |
|
|
潤滑油泵 |
|
中國 |
2.0L |
|
|
冷卻水泵 |
洛凱/明澤 |
中國 |
450W |
|
550YH車銑復合機整機采用鈑金框架結構，優質冷軋鋼板，重量輕，強度高
兼具韌性、硬、剛的優良力學性能.
|

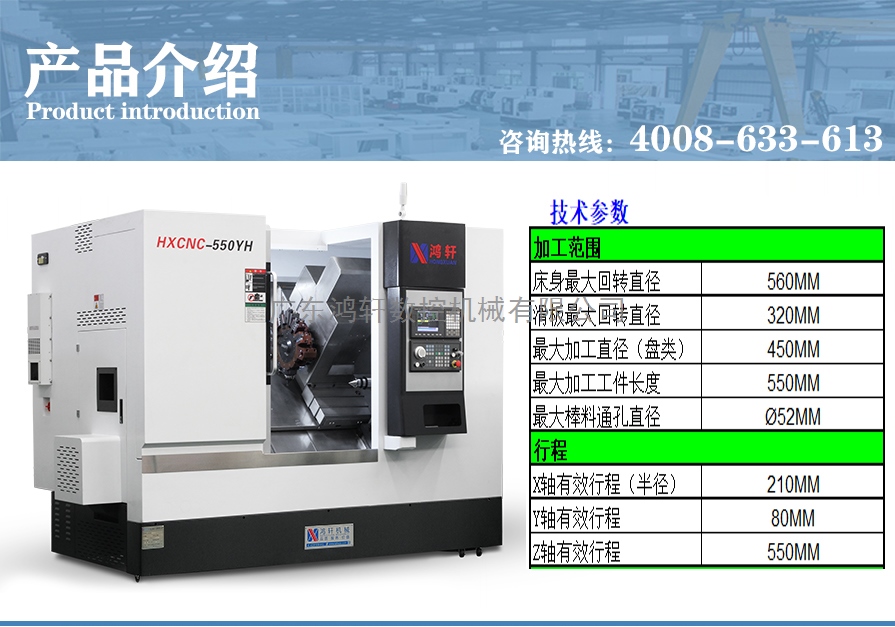

二．技術參數 |
|||
|
加工范圍 |
|||
|
床身最大回轉直徑 |
560MM |
||
|
滑板最大回轉直徑 |
320MM |
||
|
最大加工直徑（盤類） |
450MM |
||
|
最大加工工件長度 |
550MM |
||
|
最大棒料通孔直徑 |
?52MM |
||
|
行程 |
|||
|
X軸有效行程（半徑） |
210MM |
||
|
Y軸有效行程 |
80MM |
||
|
Z軸有效行程 |
550MM |
||
|
主軸 |
|||
|
主軸鼻端形式 |
A2-6 |
||
|
主軸最高轉速 |
4500RPM |
||
|
主軸通孔直徑 |
?66MM |
||
|
主軸電機功率 |
電機11KW/驅動18.5KW |
||
|
液壓卡盤及回轉油缸規格 |
8寸 |
||
|
主軸中心到地面距離 |
1060mm |
||
|
主軸中心到前門距離 |
440mm |
||
|
進給 |
|||
|
快速移動速率X/Y/Z |
24M/MIN |
||
|
X/Y/Z軸伺服電機 |
2.4KW/2.3KW/2.4KW |
||
|
液壓尾座 |
|||
|
尾座套筒規格 |
MT-5 |
||
|
尾座行程 |
450MM |
||
|
尾座壓力范圍 |
4~25Pa |
||
|
尾座移動方式 |
可程序液壓油缸控制 |
||
|
尾座結構方式 |
35MM滾珠線軌 |
||
|
刀塔 |
|||
|
刀塔規格 |
80中心高，12工位動力刀塔（BMT-45) |
||
|
車削刀具規格 |
16*16 |
||
|
鏜刀孔徑 |
25MM |
||
|
刀位數量 |
12 |
||
|
精度 |
|||
|
定位精度 |
±0.005 |
||
|
重復定位精度 |
±0.004 |
||
|
尺寸重量 |
|||
|
外型尺寸 |
2900*1900*2200 |
||
|
重量 |
3800KG |
||
|
|
1、安裝的前期準備 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1）請確保機床放置區域地面基礎牢固，大型機器需要預制水泥地基。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2）請預先安裝好三相380V，50Hz電源，并確保接地良好，建議附穩壓電源。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3）請確保有不低于0.6MPa的氣源并且保證壓縮空氣干燥無水份。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4）請提前準備好潤滑油和切屑液，導軌潤滑油規格為ISO VG68. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5）請買方指定機臺的操作人員和維護人員，并指派專業人員協助我公司進行機床的安裝調試。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
調試和驗收 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
標準名稱 |
標準號 |
|
|||||||||||||||||||||||||
|
|
機床幾何精度驗收標準 |
JB/T 8771.2-1998 |
|
|||||||||||||||||||||||||
|
|
機床定位精度和重復定位精度驗收標準 |
JB/T 8771.4-1998或JISB6330 |
|
|||||||||||||||||||||||||
|
|
1）在安裝調試驗收工作之前，由買方按第一條要求做好準備工作。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2）外觀檢驗：買賣雙方人員進行外觀目測檢視，工具及配件依合同及附件清點驗收。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3）性能、功能驗收：依據雙方所確定機械及控制器之供貨范圍進行驗收。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
